低密度水泥漿在油田應(yīng)用日益廣泛,主要為了防止低壓易漏層的漏失及滿足深井一次性長(zhǎng)封的需求,目前國(guó)內(nèi)各油田對(duì)低密度水泥的研究日趨增多,但水泥漿密度在1.20g/cm3~1.35g/cm3范圍內(nèi)的體系,其水泥石強(qiáng)度相對(duì)較低,因此,在現(xiàn)場(chǎng)應(yīng)用中受到了很大的限制。我公司開發(fā)研究了低密高強(qiáng)油井水泥體系，并通過(guò)不同顆粒的物化性能的分析研究,合理應(yīng)用顆粒級(jí)配及緊密堆積理論,并通過(guò)大量的室內(nèi)實(shí)驗(yàn)研究,研制出一套水泥漿密度在1.20g/cm3—1.35g/cm3范圍的新型高強(qiáng)低密度水泥漿體系,該體系水泥漿穩(wěn)定性良好，流變性能良好，失水量低，易于控制，抗壓強(qiáng)度高，游離液低。凝結(jié)成水泥石后，體積不收縮，結(jié)構(gòu)致密，滲透率低，并有一定的防竄能力。本體系適應(yīng)于低壓易漏失井的固井施工，由于水泥漿密度低，可避免或減輕漏失，使水泥返高達(dá)到要求。由于早期強(qiáng)度高，可有效控制水竄和汽竄，并防止水泥石失重，能有效增強(qiáng)一.二界面膠結(jié)，提高固井質(zhì)量。稠化時(shí)間根據(jù)具體施工可調(diào)，現(xiàn)場(chǎng)施工方便，能夠滿足低壓易漏井和長(zhǎng)封固段固井的要求。

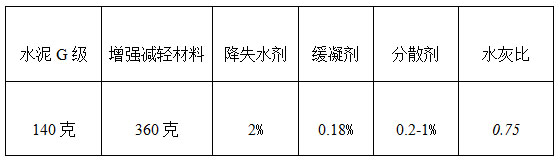

密度1.25～1.30g/cm3的水泥漿主要加料及加量
在45℃下養(yǎng)護(hù)，24小時(shí)強(qiáng)度可達(dá)到5～12Mpa
初始稠度小于20BC，失水符合要求，析水符合要求
稠化時(shí)間230分鐘左右（40MPa;70℃）
此體系長(zhǎng)慶油田大量使用，性能穩(wěn)定，可調(diào)空間較大。
如有需要可提供技術(shù)服務(wù)及現(xiàn)場(chǎng)施工。
全國(guó)服務(wù)熱線：138-0534-8997
在線客服
